透明塑料在生產(chǎn)的過程中，由于原材料及生產(chǎn)工藝等不穩(wěn)定因素的影響，就會導(dǎo)致透明塑料的光學(xué)性能存在不同的差異，為了準(zhǔn)確的評定透明塑料的光學(xué)性能，就可以使用霧度計進行測量。本文介紹了霧度計測定透明塑料透光率和霧度的方法，感興趣的朋友可以了解一下！

霧度計測定透明塑料透光率和霧度的原理：

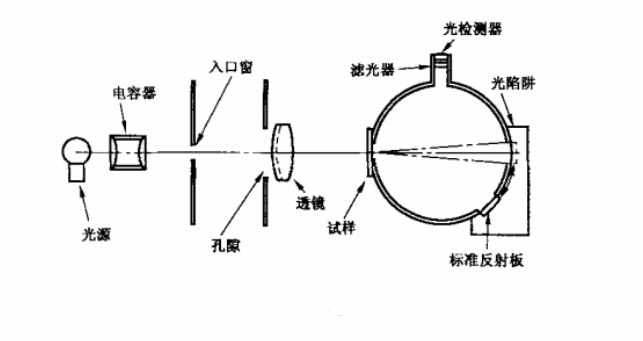

測定透明材料透光率和霧度的儀器霧度計的幾何性能和光學(xué)性能應(yīng)符相應(yīng)的要求，其原理與如下：

a）光源

光源和光檢測器輸出的混合光經(jīng)過過濾后應(yīng)為符合國際照明委員會（CIE）1931年標(biāo)準(zhǔn)比色法測定要求的C光源或A光源。其輸出信號在所用光通量范圍內(nèi)與入射光通量成比例，并具有1%以內(nèi)的精度。在每個試樣的測試過程中，光源和檢流計的光學(xué)性能應(yīng)保持恒定。

b）積分球

用積分球收集透過的光通量，只要窗口的總面積不超過積分球內(nèi)反射表面積的4%，任何直徑的球均適用。出口窗和入口窗的中心在球的同一最大圓周上，兩者的中心與球的中心構(gòu)成的角度應(yīng)不小于170°。出口窗的直徑與入口窗的中心構(gòu)成角度在8°以內(nèi)。當(dāng)光陷阱在工作位置上，而沒有試樣時，人射光柱的軸線應(yīng)通過入口窗和出口窗的中心，光檢測器應(yīng)置于與入口窗呈90°的球面上，以使光不直接投入到入口窗。在靠近出口窗的內(nèi)壁的關(guān)鍵性調(diào)整是用于反射意義的。球體旋轉(zhuǎn)角為8.0°±0.5°。

c）聚光透鏡

照射在試樣上的光束應(yīng)基本為單向平行光，任何光線不能偏離光軸3°以上。光束在球的任意窗口處不能產(chǎn)生光暈。

當(dāng)試樣放置在積分球的入口窗內(nèi)，試樣的垂直線與入口窗和出口窗的中心連線之間的角度不應(yīng)大于8°。

當(dāng)光束不受試樣阻擋時，光束在出口窗的截面近似圓形，邊界分明，光束的中心與出口窗的中心一致。對應(yīng)入口窗中心構(gòu)成的角度與出口窗對入口窗中心構(gòu)成1.3°±0.1°的環(huán)帶。

檢查未受阻擋的光束的直徑以及出口窗中心位置是否保持恒定，尤其是在光源的孔徑和焦距發(fā)生變化以后。

d）反射面

積分球的內(nèi)表面、擋板和標(biāo)準(zhǔn)反射板應(yīng)具有基本相同的反射率并且表面不光滑。在整個可見光波長區(qū)具有高反射率。

e）光陷阱

當(dāng)試樣不在時應(yīng)可以全部吸收光，否則儀器無需設(shè)計光陷阱。

f）儀器校準(zhǔn)

用霧度標(biāo)準(zhǔn)板校準(zhǔn)儀器。

霧度計測定透明塑料透光率和霧度的方法：

1.試樣準(zhǔn)備

（1）試樣要求

試樣不能有影響材料性能的缺陷，也不能有對研究造成偏差的缺陷。

（2）形狀和尺寸

試樣尺寸應(yīng)大到可以遮蓋住積分球的入口窗，建議試樣為直徑50mim的圓片，或者是50mm×50mm的方片。

（3）試樣檢查

試樣兩側(cè)表面應(yīng)平整且平行，無灰塵、油污、異物、劃痕等，并無可見的內(nèi)部缺陷和顆粒，要求測試這些缺陷對霧度的影響時除外。

（4）試樣數(shù)量

無其他特殊要求下，每組三個試樣。

2.測定步驟

（1）樣品尺寸

測量試樣的厚度。厚度小于0.1mm時，至少精確到0.001mm；厚度大于0.1mm時，至少精確到0.01mm。

（2）讀取數(shù)據(jù)

調(diào)節(jié)霧度計零點旋鈕，使積分球在暗色時檢流計的指示為零。

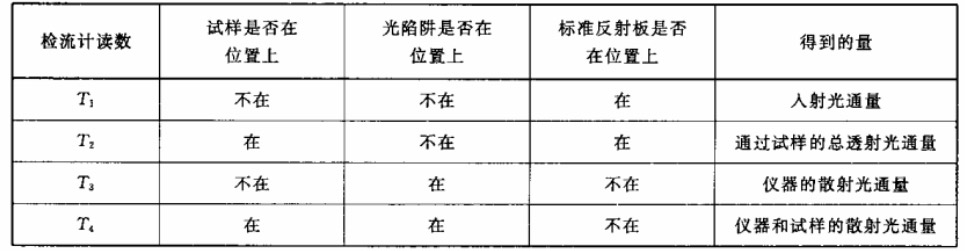

當(dāng)光線無阻擋時，調(diào)節(jié)儀器檢流計的指示為100，然后按照表1操作，讀取T1、T2、T3和T4。

反復(fù)讀取T1、T2、T3和T4的值使數(shù)據(jù)均勻。

3.結(jié)果計算

（1）透光率

對于每個試樣，以百分數(shù)表示的透光率按如下公式計算：

式中：

Tt——透光率；

T2——通過試樣的總透射光通量；

T1——入射光通量。

結(jié)果取平均值，精確到0.1%。

（2）霧度

對于每個試樣，以百分數(shù)表示的霧度按以下公式計算：

式中：

H——霧度；

T4——儀器和試樣的散射光通量；

T2——通過試樣的總透射光通量；

T3——儀器的散射光通量；

T1——人射光通量。

結(jié)果取平均值，精確到0.1%。
