透光率和霧度是透明材料兩項(xiàng)十分重要的指標(biāo)，為了管控透明材料光學(xué)性能的品質(zhì)，就需要使用霧度儀來測(cè)量透明材質(zhì)的透光率和霧度。本文為大家簡(jiǎn)單的介紹了霧度儀測(cè)量透明塑料透光率和霧度的原理及方法，感興趣的用戶可以看看。

霧度儀測(cè)量透明塑料透光率和霧度的原理：

透光率和霧度是透明材料兩項(xiàng)十分重要的指標(biāo)，如航空有機(jī)玻璃要求透光率大于90%，霧度小于2%。一般來說，透光率高的材料，霧度值低，反之亦然，但不完全如此。有些材料透光率高，霧度值卻很大，如毛玻璃。所以透光率和霧度值是兩個(gè)獨(dú)立的指標(biāo)。

透光率是以透過材料的光通量與入射的光通量之比的百分?jǐn)?shù)表示，通常是指標(biāo)準(zhǔn)“C”光源一束平行光垂直照射薄膜、片狀、板狀透明或半透明材料，透過材料的光通量T2與照射到透明材料入射光通量T1之比的百分率。

霧度又稱濁度，是透明或半透明材料不清晰的程度，是材料內(nèi)部或表面由于光散射造成的云霧狀或渾濁的外觀，用散射光通量與透過材料的光通量之比的百分率表示。用標(biāo)準(zhǔn)“C”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上，由于材料內(nèi)部和表面造成散射，使部分平行光偏離入射方向大于2.5°的散射光通量Td，與透過材料的光通量T2之比的百分率，即

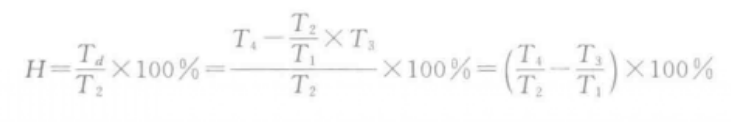

它是通過測(cè)量無試樣時(shí)入射光通量T1，與儀器造成的散射光通量Td，有試樣時(shí)通過試樣的光通量T2與散射光通量Td，來計(jì)算霧度值，即

?

測(cè)試中，T1、T2、T3、T4，都是測(cè)量相對(duì)值，無入射光時(shí)，接受光通量為0，當(dāng)無試樣時(shí)，入射光全部透過，接受的光通量為100，即為T1；此時(shí)再用光陷阱將平行光吸收掉，接受到的光通量為儀器的散射光通量T3；若放置試樣，儀器接受透過的光通量為T2；此時(shí)若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之和T。因此根據(jù)T1、T2、T3、T4的值可計(jì)算透光率和霧度值。

霧度儀測(cè)量透明塑料的透光率和霧度的方法：

1.開啟電源進(jìn)行預(yù)熱，兩窗口顯示二小數(shù)點(diǎn)，準(zhǔn)備指示燈（ready）指示紅光，不久“ready”燈指示綠光，左邊讀數(shù)窗出現(xiàn)“P”，右邊出現(xiàn)“H”，并發(fā)出呼叫聲。此時(shí)在空白樣品的情況下按測(cè)試開關(guān)，儀器將顯示“P100.00”

“H0.00”，如不顯示“P100.00”“H0.00”即P<100.0、h>0.00，說明光源預(yù)熱不夠，可重關(guān)電源后再開機(jī)，重復(fù)1~2次，在“P100.00”“H0.00”下儀器預(yù)熱穩(wěn)定數(shù)分鐘，按“TEST”開關(guān)，微機(jī)采集儀器自身數(shù)據(jù)后，再度出現(xiàn)“P”“H”并呼叫，即可進(jìn)行測(cè)量。

2.裝上樣品，按測(cè)試鈕，指示燈轉(zhuǎn)為紅光，不久就在顯示屏上顯示出透光率數(shù)值及霧度數(shù)值，前者顯示單位為0.1%，后者為0.01%。此時(shí)，指示燈轉(zhuǎn)為綠光，需要進(jìn)行復(fù)測(cè)時(shí)，可不拿下樣品，重按測(cè)試鈕可得到多次測(cè)數(shù)，然后取其算術(shù)平均值作測(cè)量結(jié)果，以提高測(cè)量準(zhǔn)確度。更換樣品重復(fù)TEST可連續(xù)測(cè)得同一批樣的結(jié)果。

3.更換樣品時(shí)，應(yīng)先按測(cè)試鈕測(cè)空白，指示燈轉(zhuǎn)紅光，然后儀器將顯示“P100.0”及“H0.00”結(jié)果，指示燈顯示綠色。一般每測(cè)完一組樣品應(yīng)測(cè)空白一次，注意測(cè)空白后，應(yīng)再按測(cè)試鈕，等到準(zhǔn)備燈發(fā)綠光、儀器發(fā)出呼叫后，再測(cè)下一組樣品。

4.試驗(yàn)結(jié)束，關(guān)閉儀器。

霧度儀測(cè)量透明塑料的透光率和霧度注意事項(xiàng)：

1.各種透明塑料有它自己的光譜選擇性，對(duì)不同波長(zhǎng)的光，透光率是不相同的，同一透明材料用不同光源測(cè)定，所得到的透光率與霧度不同。

2.試樣厚度增加，透光率下降，霧度增加；只有在同一厚度條件下才能比較材料的透光率和霧度。
