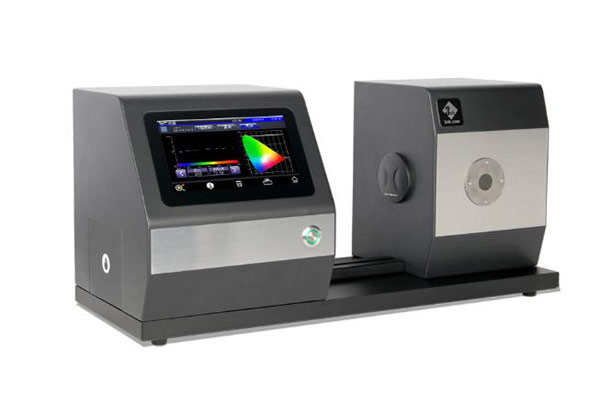

積分球式霧度計作為光電儀器，主要用于測量透明或半透明材料的霧度或透明度等光學性能參數。那么，積分球式霧度計的結構是怎樣的？積分球式霧度計是怎么工作的？本文對積分球霧度計的結構及工作原理做了介紹，感興趣的朋友可以了解一下！

積分球式霧度儀的結構：

1.積分球

用于收集透過的光通量。只要出入窗口的總面積不超過積分球內反射表面積的4%，任何直徑的球均可適用。

2.反射面

積分球內表面、擋板和反射標準板，應該具有基本相同的反射率。在整個可見光波長區具有高反射率和無光澤。

3.聚光透鏡

照射在試樣上的光束，應基本上是單向平行光線，不能偏離光軸3°以上。光束的中心和出口窗的中心是一致的，這個光束在出入窗口不應引起光暈。在出口窗處光束的截面近似圓形，邊界分明；光斑邊緣與出射窗形成1.3°的環帶。

4.陷阱

無試樣和標準板的時候，能夠全部吸收光。

5.光電池

球內光的強度用光電池測定。其輸出在使用光強范圍內和入射光強度成比例，并具有1%以內的精度。當積分球在暗色時檢流計無偏轉。

6.檢流計

刻度為100等分。

7.光源

標準C光源。

積分球式霧度儀的工作原理：

當一束平行光束入射某介質（如透明塑科）時，由于物質光學性質的不均勻性，表面缺陷，內部組織的不均勻，氣泡和雜質存在等，光束就會改變方向（擴散和偏折），產生部分雜亂無章的光線稱為散射光。

國際上規定用透過試樣而偏離入射光方向的散射光通量與透射光通量之比用百分?jǐn)?shù)來表示，這就是所謂霧度。霧度大的試樣給人的感覺將更加模糊。通常僅把偏離入射光方向 2.5°以上的散射光通量用于計算霧度。

光線在透過試樣時還會產生損失，即穿過試樣的透射光通量永遠小于照射到試樣上的入射光通量，兩者之比，用百分?jǐn)?shù)表示，國際上定義為透光率。引起透光率下降的原因是試樣兩個表面對光線的反射和試樣對入射光線的全波長或部分波長的光能量吸收等。

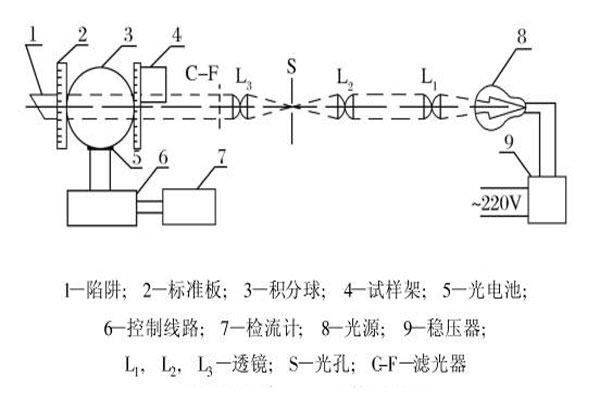

積分球式霧度儀的工作原理如上圖所示。其中積分球主要用于收集透過的光通量，只要出入窗口的總面積不超過積分球內反射表面積的4%，任何直徑的球均可適用；出口窗和入口窗的中心在球的同一最大圓周上，兩者的中心與球的中心構成的角度在170°以上，光電池置于與入口窗中心和球心成90°±10°的球面上；出口窗的直徑與入口窗的中心構成角度在8°以內；積分球內表面、擋板和反射標準板，應該具有基本相同的反射率；在整個可見光波長區具有高反射率和無光澤；在無試祥和標準板的時候，陷阱能夠全部吸收光。

采用標準C光源，照射在試樣上的光束，應基本上是單向平行光線，不能偏離光軸3以上；光束的中心和出口窗的中心是一致的，這個光束在出入窗口不應引起光暈；在出口窗處光束的截面近似圓形，邊界分明；對應入口中心構成角度與出口窗對入口中心構成1.3°±0.1°的環帶。
