霧度儀，也稱霧度計，主要用于測定透明、半透明平行平面材料及塑料薄膜的光學性能，是透明材料產品質量檢測中的重要儀器。許多的朋友對于霧度儀不是很了解，不知道霧度儀是干什么用的。本文對霧度儀做了簡要的介紹，感興趣的可以了解一下！

霧度儀應用：

霧度儀可用于測量固體樣品，如農用包裝、汽車航天、建筑裝潢、感光膠片、投影銀幕等相關的透明、半透明介質。也可用于液體樣品的濁度測定：如化學工業中著色液濁度的測定，油脂、溶劑濁度的測定，紡織、熱電、鋼鐵、燈泡、半導體、造紙、合成纖維等工業用水的檢測，以及環保部門污水處理質量的檢驗，自來水、汽水、啤酒、糖、味精、調味品等企業食用水、飲料質量的檢測；在制藥及臨床應用領域，還可測定結晶母液中微量固態、物質濃度，細菌濃度、血液臨床化驗、藥物澄明度等。

霧度儀工作原理：

一束平行光束入射某介質（如透明塑料）時，由于物質光學性質的不均勻性；表面缺陷，內部組織的不均勻，氣泡和雜質存在等，光束就會改變方向（擴散和偏折），產生的部分雜亂無章光線稱散射光。

國際上規定用透過試樣而偏離入射光方向的散射光通量與透射光通量之比用百分?jǐn)?shù)來表示，這就是所謂霧度。霧度大的試樣給人的感覺將更加模糊。

光線在透過試樣時還會產生損失，即穿過試樣的透射光通量永遠小于照射到試樣上的入射光通量。兩者之比，用百分?jǐn)?shù)表示，國際上定義為透光率。引起透光率下降的原因是試樣兩個表面對光線的反射和試樣對入射光線的全波長或部分波長的光能量吸收等。

但要注意：霧度和透光率是兩個概念。霧度大的材料可以是透光率不很低。如果用這樣的材料做窗玻璃，白天房間顯得很明亮，但又有隱蔽性；如果做汽車擋風玻璃，那顯然要求兩者都好，以便于觀察真切。

在測試樣品的霧度和透光率過程中，必須計量入射光通量（T1），透射光通量（T2）、儀器散射光通量（T3），試樣的散射光通量（T4）。則透光率和霧度值計算方法如下：

透光率：Tt=T2/T1×100%

霧度：H=T4/Tt×100%

測試時，無入射光時，接受光通量為0，當無試樣時，入射光全部透過，接受的光通量為100，即為T1。此時，再用光陷阱將平行光吸收掉，接受的光通量為儀器的散射光通量T3；然后放置樣品，儀器接受透過的光通量為T2，此時若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之和T4。根據測定的T1、T2、T3、T4的值可計算透光率和霧度值。

霧度計分類：

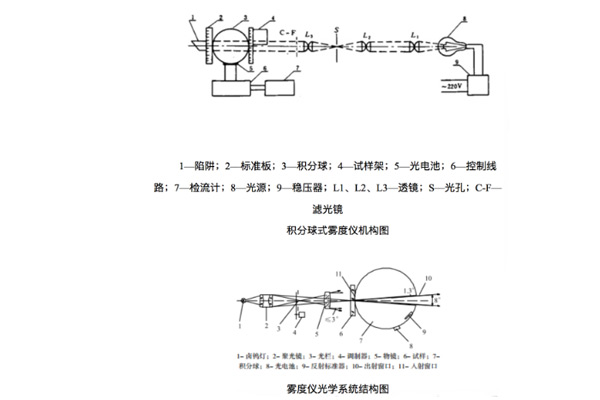

目前霧度儀多采用積分球式，如下圖所示。

由鹵鎢燈1發出的光經聚光鏡2會聚，通過光欄3，經遮光式調制器4射到物鏡5上，物鏡5射出一束平行光束，其光線偏離角不大于3°，并將光欄3成像在出射窗10上，出射窗對入射窗口中心的張角為8°，光斑邊緣與出射窗口形成1.3°的環帶。積分球7內裝有一個可擺動的標準反射器9，當測定透光率及總透射光時，標準反射器被控在位，擋住出射窗；當測散射光時，從出窗處讓開。

霧度計選型指南：

1.選擇單光速還是雙光束

雙光束就是比單光束多一條光路，這條多出的光束用來檢測光源及外部環境的穩定性，如果有變化，這條光束或補償或修正。

2、采用何種標準的霧度計

霧度測量有兩個主要標準，ASTM標準和ISO標準，區別在于是否有光補償。

3、比較標準板性能

標準板可比喻成一塊鏡子，我們通過鏡子可以看容貌、正衣冠，如果鏡子的品質有問題，所反射出來的影像會有變化。霧度板的溯源是體現霧度板好壞的一個主要標準，霧度儀行業的霧度板權威溯源是NPL（英國國家物理實驗室），是否由NPL溯源也是考察霧度儀好壞的一個標準。

4、配套服務是否完善

盡量選擇生產企業規模較大、售后服務好的企業或銷售商，這對以后的機械保養、維修有好處。

霧度儀校正：

1.霧度儀校正條件

用霧度標準片在溫度為(20±5)℃，相對濕度為<85％RH，室內無腐蝕性氣體、無強烈電磁干擾、無強烈振動、無陽光直接照射的校準環境下，對透光率／霧度儀的零點漂移、示值漂移、示值誤差和測量重復性項目進行校準。

注意：霧度標準片對于所在環境十分敏感，特別是環境濕度對其有著重要影響。若濕度偏高，標準片表面易起霧（且不可隨意擦拭），從而使度數偏離正常值，將會直接導致儀器判定的偏差。規范中指明的操作環境相對濕度不大于80%。如果將霧度片置于接近80%RH濕度的環境中，其表面即起霧。建議對操作環境的濕度一定要嚴格把關，在通風、干燥的環境中進行校準檢測，以保證數據的準確無誤。

2.霧度儀校正方法

①零點漂移的校準

零點漂移的校準方法是用不透光的黑板遮住光路，每隔2rain測量一次，并記錄10min內每次測得的透光率和霧度的零點值，其讀數最大值與最小值之差即為零點漂移；

②示值漂移的校準

示值漂移的校準方法是每隔2min測量一次透光率／霧度標準片，并記錄10min內每次測得的透光率值和霧度值，其讀數最大值與最小值之差即為示值漂移；

③示值誤差的校準

示值誤差的校準方法是用透光率／霧度儀連續重復測量各透光彰霧度標準片10次，測量平均值與標準值之差即為示值誤差；

④測量重復性的校準

測量重復性的校準方法是分別對透光率為90％、霧度為10％左右的標準片連續重復測量10次，10次測量值的標準偏差即為透光彰霧度儀的透光率和霧度的測量重復性。

霧度儀常見故障：

1.光源鹵鎢燈不亮

其故障為鹵鎢燈壞，解決方法為更換鹵鎢燈。打開后蓋，將鹵鎢燈上的兩個固定螺釘松開，向上拔取舊燈，更換新燈后，緊固螺釘。值得注意的是，新燈取拿應用紙包住，或戴上棉紗手套再操作，防止手印沾上。更換鹵鎢燈后必須重新調整儀器光路，燈絲高度調節到積分球入射窗處光斑均勻?yàn)橹?，使鹵鎢燈發出的光源能有效通過聚光鏡、光欄、物鏡、積分球、出射窗口、入射窗口。

2.標準反射器不工作

其故障為電路機械故障，解決方法為先打開上蓋，按控制印板上的微動開關，若該板上的發光管不跳動，則電路板壞。若發光管跳動，則為機械傳動部分卡住。打開接收系統（右側）的上蓋，對傳動部分進行排查。

霧度儀維護：

1.儀器應置于干燥潔凈的室內，尤其應注意濕度、煙霧對霧度的影響，避免陽光直射和電磁場干擾。

2.被測樣品表面應保持清潔，必要時用溶劑或洗滌劑擦清，干透，或用軟筆去灰；隨機所附霧度片為表面散射處理，易受潮氣、濕度、油污、灰塵等影響，清洗時用棉花球分別沾蒸餾水、酒精、香蕉水反復輕擦數次，數據不再變時，即為清洗完好。

3.開機時建議至少預熱20min。
